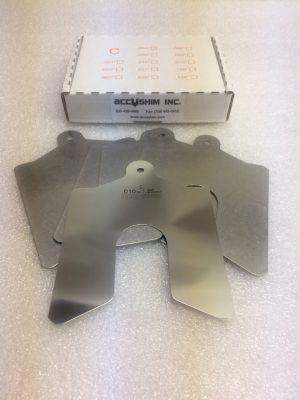

不鏽鋼墊片(對心用) Shim
- 精密製造：本產品為美國製、不鏽鋼、對心專用墊片，採用精密雷射CNC切割，高精度、無毛邊。
- 適用大多數設備：共有四種大小規格，可依設備型式選用。
- 厚度尺寸齊全：0.025mm~3.18mm。
- 雷射刻印尺寸號碼：溝通明確、使用便利，讓對心工作得心應手、事半功倍
📝表1、對心用不鏽鋼墊片規格表
| 墊片規格 | 尺寸 (mm) | 溝寬 (mm) | 適用螺絲 (mm) | 馬達框號 |
|---|---|---|---|---|
| A | 50 × 50 | 16 | 6 - 16 | 42, 48, 56, 143, 145, 162-169, 213-219, 1610, 1810, 2110 |
| B | 75 × 75 | 20 | 12 - 20 | 66, 253-259, 283-289, 323-329 |
| C | 100 × 100 | 32 | 20 - 32 | 203, 204, 224, 225, 363-369, 403-409, 443-449, 504-509 |
| D | 125 × 125 | 42 | 25 - 42 | 502-509, 582-589, 681-689 |
📝表2、各式包裝內容表
| 厚度 (mm) | 全套 (含鐵製整理盒一個) | 經濟 (含鐵製整理盒一個) | 補充包 (硬紙盒包裝) |
|---|---|---|---|
| .025 | 20 pcs | 20 pcs | 20 pcs |
| .050 | 20 pcs | 20 pcs | 20 pcs |
| .080 | 20 pcs | 20 pcs | 20 pcs |
| .100 | 20 pcs | 20 pcs | 20 pcs |
| .130 | 20 pcs | 20 pcs | 20 pcs |
| .250 | 20 pcs | 20 pcs | 20 pcs |
| .400 | 20 pcs | 10 pcs | 20 pcs |
| .500 | 20 pcs | 10 pcs | 20 pcs |
| .640 | 20 pcs | 10 pcs | 20 pcs |
| 1.27 | 20 pcs | 4 pcs | 20 pcs |
| 1.91 | 20 pcs | 4 pcs | 20 pcs |
| 2.54 | 20 pcs | 4 pcs | 20 pcs |
| 3.18 | 20 pcs | 4 pcs | 20 pcs |
- 歡迎來電／來信詢問～
