《小知識一起知道》簡諧振動是什麼？Harmonic代表什麼？
午安，我是踢編～本月的「每月一問」來囉！
❓簡諧振動是什麼？
英文稱作：Simple Harmonic Motion
顧名思義，是一種簡單而諧和的振動。
在維基百科上的解釋為：是最基本也最簡單的一種機械振動。

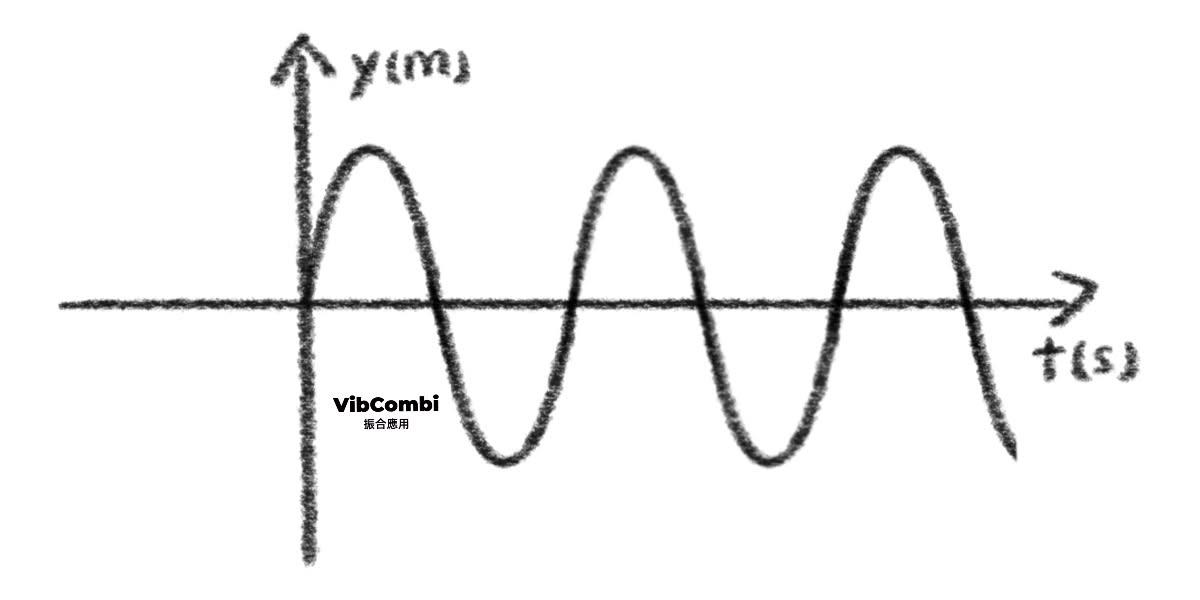

下面這張圖（圖2）所展示的簡諧振動是最簡單的呈現方式，更複雜的可能疊加上基頻的2x、3x、4x等整數倍。只要此波為和諧的、週期性的，我們就可以稱之為簡諧振動。
❓Harmonic 代表什麼？
我們能在字典裡查到：和諧的、諧波的、調和的、和聲的；
作為名詞有：泛音、諧波、諧音等。
Harmonic起源自古希臘文的harmonikos，中文意思為「有音樂上的技巧」。
在音樂領域，指的便是樂器在演奏的過程中出現的泛音，除了基頻以外還同時產生整數倍的更高頻率的聲音。
在物理學方面，將Harmonic表示為一種波的表現方式，以基頻為基準，疊加基頻的整數倍。
在振動領域裡，Harmonic是一種振動模式，有設備異常的可能，但也有可能是正常現象，需要根據設備本身的條件決定異常與否。
設備異常處於Harmonic狀態的情況可能有：機械鬆動、軸承故障/損壞、聯軸器磨損等，需要分析師根據頻率的大小判斷設備確切受損的位置，以下幾個典型Harmonic呈現的異常：
- 📌 1/3x 或 1/2x Harmonic：轉部與靜部的摩擦動作與鬆動。
- 📌 1x Harmonic：內鬆動（機械配合、耦合）、外鬆動（基礎固定）。
- 📌 轉速頻率倍頻的Harmonic（如：葉片頻率）：葉片的曲線不佳或變形、葉片的破損、葉片焊裂…。
- 📌 轉速頻率倍頻的Harmonic（如：齒輪頻率）：齒輪壓力曲線不佳或變形、齒輪的破損、齒輪裂等。
- 📌 非轉速倍頻的Harmonic（如：軸承頻率）：軸承內圈軌道瑕疵（軸承內圈頻率）、軸承外圈軌道瑕疵（軸承外圈頻率）、軸承滾動件瑕疵（軸承滾動件頻率）
- 📌 電氣頻率2倍的Harmonic：馬達鐵心鬆動。
其他尚有相當多不同種類迴轉機械的異常特性，以Harmonic方式呈現，所以Harmonic是非常重要的診斷指標，振合的產品NESTi4.0提供了HMX (HarMonic indeX)指標，以人工智慧計算方式協助設備分析找到Harmonic的存在，節省分析師60%的診斷時間。
下一期「每月一問」即將介紹Shock Finder™的強大功能，敬請期待唷！
