《小知識一起知道》HarmoniX™是什麼？
⚠️「省省時間，救救設備！」⚠️
👋早安，我是踢編～
本月的「每月一問」：《HarmoniX™是什麼？》
延續上個月的Shock Finder™，自動搜尋出時間波形中的衝擊波；這期想跟大家介紹HarmoniX™。
HarmoniX™，中文：倍頻指數
利用原本的諧波，轉換並產生倍數的倍頻，找出設備也許微小但重要的故障可能性。
在頻譜中，有許多細小的變化無法單看頻譜辨識。HarmoniX™最備受青睞的功能就是能夠透過人工智慧自動量化並產生整數倍的倍頻群。
透過簡單易懂的0～3之間的絕對值，發出紅綠黃燈警報，如果看到紅燈警報，打開該倍頻群的頻譜，便能看見設備異常之處。
將Shock Finder™和HarmoniX™搭配使用，將會大大提升工作效率以及減少量測時間，是振動分析時，難以或缺的好助手！
Harmonic是我們診斷的第二個觀察要務，不僅能呈現設備的破壞、磨損，更可呈現軸承與齒輪的異常，但如果每天都需要診斷100～300台設備、1000~3000張頻譜，真的有辦法看完所有的頻譜，且知道是否有Harmonic存在嗎？（先偷吃一點葉黃素😝）

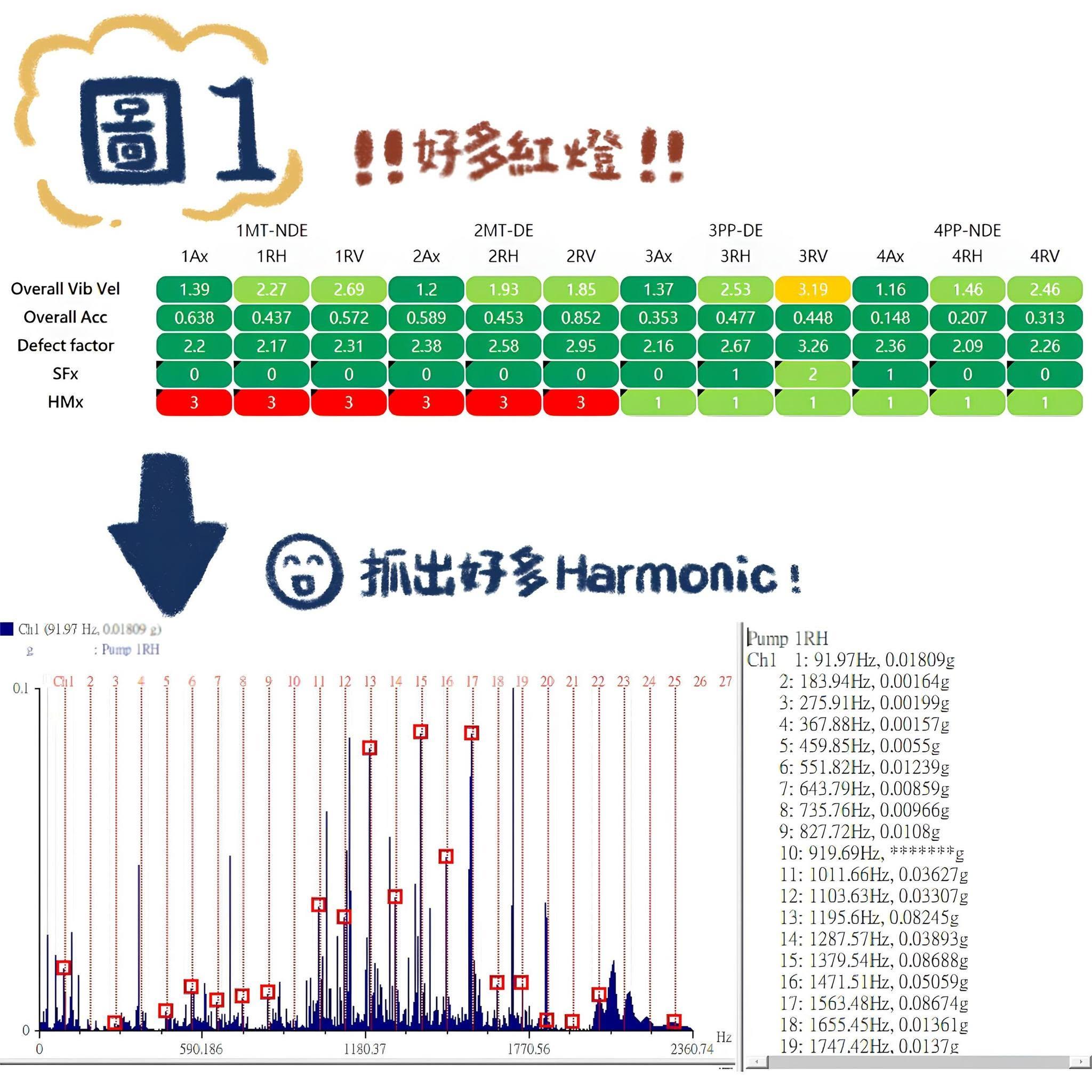

接著我們來探討圖1，這是一台典型的離心式泵浦，由右側3PP和4PP兩測點，看到3RV偏高的振動振幅3.19 mm/s (葉片頻率)以及些許的SFx和全部的HMx，讀值指標皆為1⃣️。但令人不解的是1MT和2MT的振幅還可以，且加速度值和DEF都正常，所有的SFx皆為0，但HMx卻獲得最高的Harmonic ❝3⃣️❞的紅色警戒（❗️這數值不代表嚴重性，代表著明確的指示，指示分析師需進入頻譜對其分析❗️）
這些測點的時間波形果然沒有任何的衝擊訊號，但頻譜中出現了91.97Hz的倍頻，各倍頻振幅數值仍小，都是0.1g’s以下的振動。
但倍頻數多，這應該是HMx會達到 ❝3⃣️❞的原因吧！依據轉速1785RPM與軸承6316，獲得BPFO 為91.93Hz，這是典型的輕微軸承外圈BPO瑕疵。
綜合前一期的SFx與這一期的HMx，不僅可掌握破壞、磨損的元件，也可早期發現小零件（損壞低能量貢獻）與輕微軸承瑕疵，這將使分析師的負擔減少60%以上，是具有相當意義的AI指標。
📢歡迎多多按讚分享～我們下期再見唷！
